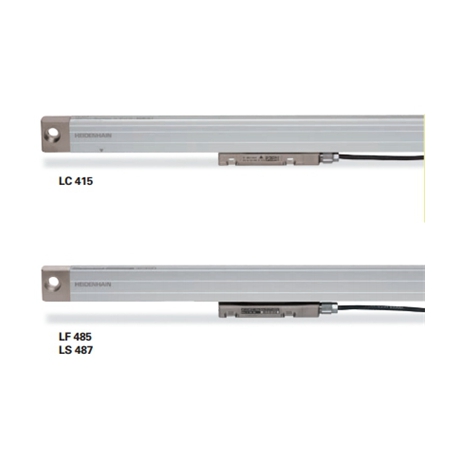

海德漢heidenhain 光柵尺LC400系列 LC 415 LC 485
詳細介紹
海德漢heidenhain 光柵尺LC400系列 LC 415 LC 485
封閉式直線光柵尺
海德漢公司的封閉式直線光柵尺能有效防 塵、防切屑和防飛濺的切削液，是用于機 床的理想選擇。
精度等級 ± 2 μm
測量步距至 0,001 μm
測量長度至30 m
安裝簡單、快捷
安裝公差大
能承受大加速度載荷
抗污染能力強
封閉式直線光柵尺有
標準光柵尺外殼
– 用于振動強烈的應用
– 最大測量長度30 m
緊湊光柵尺外殼
– 用于有限安裝空間應用
– 最大測量長度1240 mm， 如果用安裝板或緊固件，最大測量長 度2040 mm
海德漢封閉式直線光柵尺的鋁外殼有效保 護光柵尺、讀數頭和導軌，避免其受灰 塵、切屑和切削液的影響。 自動向下壓的 彈性密封條保持外殼密封。
讀數頭沿光柵尺的小摩擦力導軌運動。 讀 數頭通過一個聯軸器與外部安裝架連接， 聯軸器可以補償光柵尺與機床導軌間不可 避免的對正誤差。
線性膨脹系數
therm ? 6 1/?therm ? 6 1） | ||||||||||
精度等級* | 3 μm單位mm | 適用于 | ? EN61508 ? ，PL，基于 PFH | ? 9 安全位置光柵尺：±550 μm） | – | |||||
EnDat 2.2 | ||||||||||
EnDat22 | 測 μ步 μ0.0010.0100.0050.010時鐘頻率（計算時間t） | ? 5 μs2 MHz （? ） | ||||||||
增量信號 | – | ? V（20 μm截止頻率–150 kHz | ||||||||
電氣連接 | 電纜長度 | ? 2) | ? 2) | |||||||
DC 3.6 V至14 V | ||||||||||
3.6 V：? 1.3 W | ||||||||||
運動速度 | ? 100 m/s） | |||||||||
所需的運動力 | ? 55 Hz至2000 Hz 11 ms | 200 m/s（EN 60 068-2-6） 100 m/s（EN 60 068-2-6） 150 m/s，左側：? 2 300 m/s（EN 60 068-2-27） | ||||||||
工作溫度 | C至50 °EN 60 529如果符合樣本中安裝說明要求為IP 53，如果接入DA 400的壓縮空氣為IP 64 | |||||||||
重量 | <span color:#231f20;font-size:9pt;"="" style="box-sizing: border-box">光柵尺：0.2 kg + 0.55 kg/m測量長度；安裝板：0.9 kg/m | |||||||||
