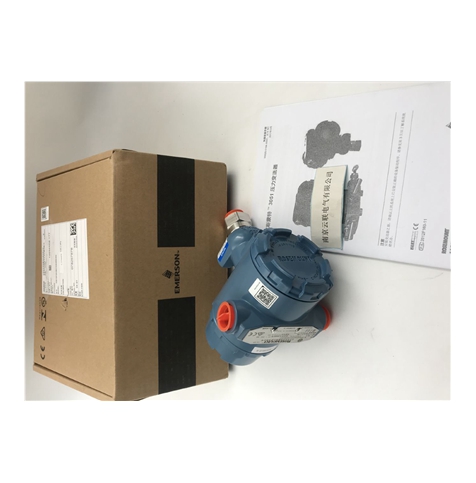

Rosemount羅斯蒙特 壓力變送器3051TG4A2B21AB4

Rosemount羅斯蒙特  壓力變送器3051TG4A2B21AB4
羅斯蒙特 3051T 直連式壓力變送器是針對差壓、表壓和絕壓測量應用的行業標準產
品。直連式緊湊設計使得該變送器可與過程設備直接連接，實現快速、輕松、經濟高
效的安裝。功能包括：
? 電源報告可主動檢測惡化的電氣回路完整性問題（選項代碼 DA0）
? 采用簡單易懂的菜單和內置配置按鈕的本地操作界面（選項代碼 M4）
? 安全認證（選項代碼 QT）
每種配置的詳情請參閱第 43 頁上的 “ 技術規格 ” 和選項。產品材質、選項或組件的規
格和選擇必須由設備的購買者決定。有關材質選擇的更多信息，請參閱第 52 頁。
其他信息：
壓力范圍
   從 0–1.5 psi 到0–4000 psi（從 0–10 到0–27580 kPa）0.075% 參考精度，包括線性度、遲滯性和重復性
量程比達到 100：1
    較輕的重量、緊湊的尺寸有助于實現輕松安裝和搬運
    在實際過程工況下可達到 5 年的穩定性
性能規格
   （ 基量程、參考條件、硅油灌充液、和 316L 不銹鋼隔離膜片。）
參考精度
    ±0.075% 標定量程。包括線性度、遲滯性和重復性的綜合影響。
    對于量程比小于 5：1 的量程， 精度= ±[0.025+（0.01）（URL/量程）]% 量程
環境溫度影響
    總體影響表示如下：
    ± （0.15% URL + 0.15% 量程）/50 °F （28 °C）
    環境溫度范圍從 –40 °F 至 185 °F（-40 °C 至 85 °C）
穩定性
    對于 ±50 °F （28 °C） 的溫度變化，5 年內達到 ±0.125% URL 。
振動影響
    只考慮諧振頻率影響，其它振動影響均忽略不計。在諧振下，與管道軸向成任意角度的方向施加15－2000Hz的振動進行測試，振動影響小于 ±0.1% URL/g.
電源影響
    小于 ±0.01% 標定量程/伏
安裝位置影響
    點漂移可達 2.5 inH2O（63.5 mmH20），但可以修正掉。無量程影響。
射頻干擾（RFI）影響
    小于 ±0.25% 量程上限（URL）（20–1000 MHz， 30 V/m，引線有配管）。小于 ±0.25% 量程上限（URL）（20–1000 MHz， 10 V/m， 采用非屏蔽雙絞線，無配管）。
瞬態電壓保護極限
符合 IEEE C62.41， B 類
6 kV 峰值（0.5 μs – 100 kHz）
3 kV 峰值（8 × 20 微秒）
6 kV 峰值（1.2 × 50 微秒）
符合 IEEE C37.90.1，抗沖擊能力
SWC 2.5 kV 峰值， 1.25 MHz 波形
通用技術規格：
響應時間： < 1納秒
峰值沖擊電流： 5000 A，對外殼
峰值瞬態電壓：100 V dc
回路阻抗： < 25 歐姆
適用標準：IEC61000-4-4、IEC61000-4-5
羅斯蒙特3051GP壓力變送器典型型號:
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
3051GP5A2B21AB4M5
3051GP1A2B21AB4M5K5
3051GP2A2B21AB4M5K5
3051GP3A2B21AB4M5K5
3051GP4A2B21AB4M5K5
3051GP5A2B21AB4M5K5
3051GP1A2B21AB4M5E5
3051GP2A2B21AB4M5E5
3051GP3A2B21AB4M5E5
3051GP4A2B21AB4M5E5
3051GP5A2B21AB4M5E5
3051GP1A2B21AB4M5I5
3051GP2A2B21AB4M5I5
3051GP3A2B21AB4M5I5
3051GP4A2B21AB4M5I5
3051GP5A2B21AB4M5I5
