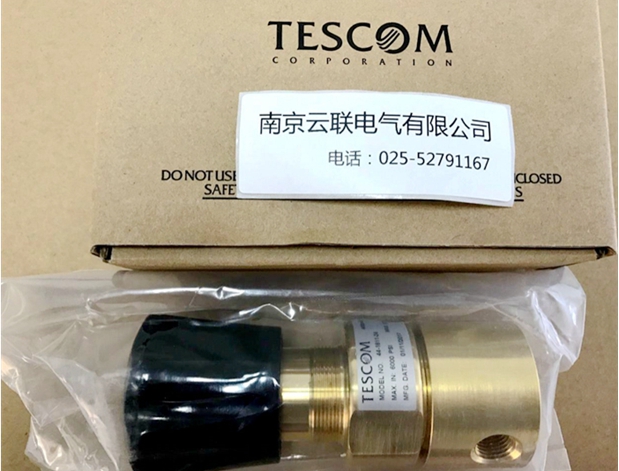

TESCOM減壓閥 pressure reducing valve44-1100

TESCOM減壓閥pressure reducing valve44-1100

高壓/減壓

最大入口壓力 6,000 PSIG 及 10,000 PSIG/出口壓力范圍 6,000 PSIG 以下

自排氣/高度靈敏

44-1100 系列

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

最大額定入口壓力：

不銹鋼 . . . . . . . . . . . . . . . . . . . . . . 10,000 PSIG

黃銅 . . . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG

出口壓力范圍. . . . . . . . . . . 0-500, 0-800, 10-1500,

15-2500, 25-4000, 50-6000 PSIG

設計試驗壓力. . . . . . . . 最大額定入口壓力的 150%

泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏

工作溫度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F

(-40° C 至 +75° C)

額定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06

最大工作扭矩. . . . . . . . . . . 35 英寸·磅 (3.95 Nm)

? 接觸介質的材料

閥體. . . . . . . . . . . . . . . . . 黃銅，303或316 不銹鋼

濾清器：

黃銅閥體 . . . . . . . . 40 微米濾清器 (公稱) - 黃銅

不銹鋼閥體. . 15 微米濾清器 (公稱) - 316 不銹鋼

主閥閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel?

排氣閥閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE

密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N

備用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?

其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼

有關其他材料及改動，請向工廠咨詢。

? 清潔. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

? 重量 . . . . . . . . . . . . . . . . . . . . 4.75 磅 (2.15 kg)

TESCOM pressure reducing valve 44-1100

High pressure/reduced pressure

Maximum inlet pressure 6000 PSIG and 10000 PSIG/outlet pressure range below 6000 PSIG

Self exhaust/highly sensitive

44-1100 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure:

Stainless steel 10,000 PSIG

Brass 6,000 PSIG

Outlet pressure range 0-500, 0-800, 10-1500,

15-2500, 25-4000, 50-6000 PSIG

Design test pressure 150% of maximum rated inlet pressure

Leakage No gas leakage

Working temperature- 40 ° F to+165 ° F

(-40 ° C to+75 ° C)

Rated flow rate Cv = 0.06

Maximum working torque 35 inches · pounds (3.95 Nm)

Materials in contact with the medium

Valve body Brass, 303 or 316 stainless steel

Filter:

Brass valve body 40 micron filter (nominal) - brass

Stainless steel valve body 15 micron filter (nominal) -316 stainless steel

Main valve seat Vespel ?

Exhaust valve seat CTFE

Seals Buna-N

云聯電氣  技術 咨詢

報價  inquiry [email protected]

Spare sealing ring Teflon ?

Other components 300 series stainless steel

Please consult the factory for other materials and modifications.

Cleaning CGA 4.1 and ASTM G93

Weight 4.75 pounds (2.15 kg)
