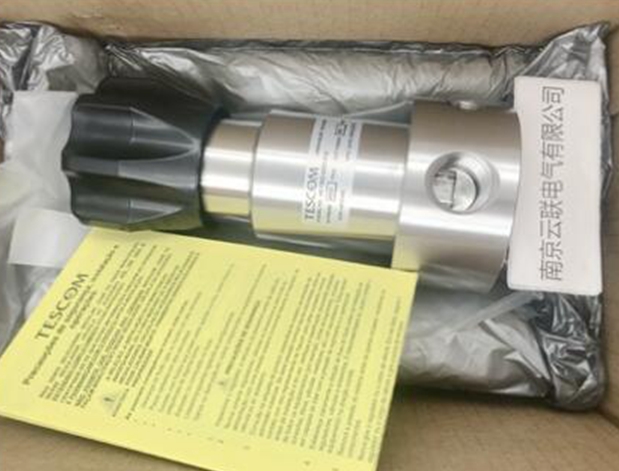

TESCOM調節閥44-1322-2082-019減壓閥

TESCOM調節閥 regulating valve 44-1322-2082-019減壓閥

TESCOM減壓閥44-1300

高流量/高壓

最大壓力范圍 3750 PSIG (黃銅), 4500 PSIG (不銹鋼):

0 - 1500 PSIG 出口減壓

44-1300 系列

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

最大工作壓力：

不銹鋼閥體 . . . . . . . . . . . . . . . . . . . 4,500 PSIG

黃銅閥體 . . . . . . . . . . . . . . . . . . . . 3,750 PSIG

出口壓力范圍 . . . . . . . . . . . . . . . . . . 0-300, 0-600,

0-1000 & 0-1500 PSIG

設計試驗壓力. . . . . . . . . . . . . . 額定壓力值的150%

泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏

工作溫度1 . . . . . . . . . . . . . . . . . -15° F 至 +220° F

(-25° C 至 +104° C)

額定流量:2

1/4" 主閥 . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.8

3/8" 主閥 . . . . . . . . . . . . . . . . . . . . . . . Cv = 2.0

1有關從 -65°F 至 +400°F的擴展溫度范圍請向工廠咨詢。

2出口交叉孔引起的二級壓降會對額定流量產生重大影響。 對關鍵尺寸

需要使用流量曲線決定。

? 接觸介質的材料

閥體. . . . . . . . . . . . . . . . . 黃銅, 303 或 316 不銹鋼

閥座，主閥：

300 PSIG 出口壓力. . . . . . . . . . . . . . . . . Teflon?

600, 1000 & 1500 出口壓力 . . . . . . . . . . . CTFE

閥座，排氣閥：

300 & 600 PSIG 出口壓力. . . . . . . . . . . . Teflon?

1000 & 1500 PSIG 出口壓力. . . . . . . . . . . CTFE

O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton-A?

備用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?

墊圈. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE

其余部件 . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼,

17-4, 17-7 不銹鋼, Teflon? 及黃銅

有關其他材料及改動，請向工廠咨詢。

? 清潔. . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

? 重量 (不帶壓力表) . . . . . . . . . . . 6.25 磅 (2.83 kg)

TESCOM regulating valve 44-1322-2082-019 pressure reducing valve

TESCOM pressure reducing valve 44-1300

High flow/high pressure

Maximum pressure range 3750 PSIG (brass), 4500 PSIG (stainless steel):

0-1500 PSIG outlet pressure reduction

44-1300 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum working pressure:

Stainless steel valve body 4,500 PSIG

Brass valve body 3,750 PSIG

Outlet pressure range 0-300, 0-600,

0-1000 & 0-1500 PSIG

Design test pressure 150% of rated pressure value

Leakage No gas leakage

Working temperature 1- 15 ° F to+220 ° F

(-25 ° C to+104 ° C)

Rated flow rate: 2

1/4 "main valve... Cv=0.8

3/8 "main valve... Cv=2.0

Please consult the factory for an extended temperature range from -65 ° F to+400 ° F.

The secondary pressure drop caused by the 2-outlet cross hole will have a significant impact on the rated flow rate. For critical dimensions

It needs to be determined using a flow curve.

Materials in contact with the medium

Valve body Brass, 303 or 316 stainless steel

Valve seat, main valve:

300 PSIG outlet pressure Teflon ?

Outlet pressure of 600, 1000&1500 CTFE

Valve seat, exhaust valve:

300&600 PSIG Outlet Pressure Teflon ?

1000&1500 PSIG outlet pressure CTFE

O-ring Viton-A ?

Spare sealing ring Teflon ?

云聯電氣  技術 咨詢

報價  inquiry [email protected]

Washers CTFE

Other components 300 series stainless steel,

17-4, 17-7 stainless steel, Teflon ? And brass

Please consult the factory for other materials and modifications.

Cleaning CGA 4.1 and ASTM G93

Weight (without pressure gauge) 6.25 pounds (2.83 kg)
